Vevo®2100高分辨率小动物超声成像系统是一个全数字平台的小动物专用超声系统。比较前一代Vevo®770系统在硬件和软件技术上都有了质的飞越。最主要的升级体现的图像采集技术上：Vevo®2100采用的是256振元电子线阵探头技术（而770则是采用单振元机械扇扫技术）。同时Vevo®2100 采用了标准的DICOM3.0接口，所有临床超声的新功能多数均可以在此高分辨率小动物超声影像系统上得以实现。如，只有在最新一代高档临床超声中才有的弹性成像技术，在此Vevo®2100中已经实现。超声分子影像技术也已经成功地通过Vevo应用到小鼠疾病研究中。

技术特点：

1、超高频电子线阵探头技术

2、优越的分辨率和图像一致性贯穿于整个视野

2、实现30微米超高的分辨率

3、实现1000fps超高实时帧频

4、流程化软件设计实现图像采集、存储、标准、分析、注释一体化方案

5、数据导出各种格式：TIFF/BMP/AVI/DICOM等

   代表应用：

1) 心血管学

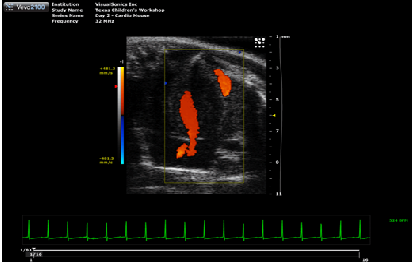

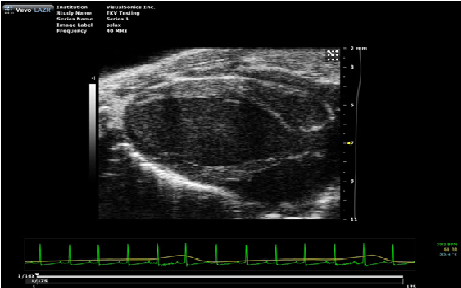

   结合其专利的心电图采集分析、超声多普勒血流测量、彩色超声和心脏B型，M型超声技术，可以有效实时记录心动周期内心脏各形态结构的动态改变及心功能测量，测量血流量和血流速度，血压改变与血流速度、血流量、心腔体积改变间的关系；应用于所有临床心血管疾病的基础医学小动物实验研究，常见的如心肌梗塞，心肌肥大，心衰，高血压以及各种以小鼠为模型研究先天性心脏病等。

2）血管生物学

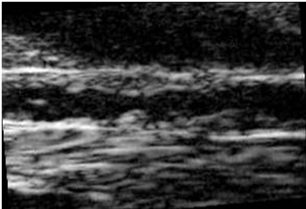

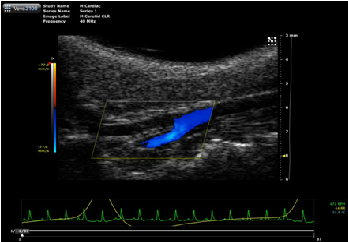

  B超检测不同血管的切面影像，精确测量大鼠或小鼠的动脉管壁的厚度，管腔的大小，测量血管壁的内膜，中膜，外膜等，动态观察动脉粥样硬化的发生、发展和预后。观测动脉粥样硬化斑块的形成与消融，血栓的形成与消融；通过超声弹性成像分析斑块的性质，软硬度等等。同时可以通过脉冲多普勒测量粥样硬化/血栓所导致的血流量和血流速度等变化，彩色超声观测血流方向改变甚至涡流。

3）肿瘤生物学

   Vevo®2100在不需要任何标记物的条件下即可精确检测小至0.1mm2肿瘤组织的三维结构、任意径向的距离，面积和肿瘤组织的体积。肿瘤转移研究，凋亡研究。肿瘤内部中空坏死，肿瘤周边脂肪及相关组织病变，淋疤节病变等等。采用能量多普勒显示肿瘤组织内微血管新生的生长和分布情况，微血管/肿瘤体积比，并研究肿瘤的供血情况，为肿瘤学的研究提供前所未有的帮助。

4）肾脏学研究

  Vevo®2100可以对肾脏进行高分辨率二维和三维实时成像，在体检测肾脏的血流和进行组织灌注成像。这种在体高分辨率成像的方法，可以长期持续的在活体动物模型中进行研究，在大大减少动物模型数量的同时，也让结果的可重复性更高。

5）发育生物学

  Vevo®2100具有超高的分辨率，结合其优异的功能模块，可以实现从胚胎发育第五天开始到新生再到成年小鼠的发育研究，分析小动物如神经系统发育，心脏发育等重大遗传性疾病的发生，发展的规律及治疗方案等。

6）图像引导注射

   Vevo®2100可以在超声图像引导下，将细胞/药物等进行精确的特定位置注射，或特定部位的细胞取材。如：可以精确的将干细胞/药物/细胞因子等注射至跳动的心肌肌肉内治疗心梗，或是注射至血栓，粥样硬化/斑块部位，以及应用在在肿瘤原位种植等研究中。进行体内转染和基因治疗，其精确性可达nl级，为疾病治疗研究及疾病模型等建立提供方便。

7）分子生物学

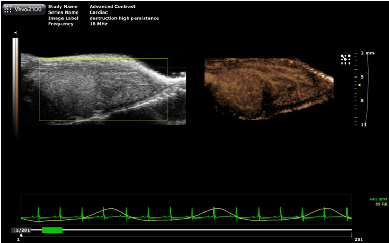

    Vevo®2100除了上述医学影像学常用应用功能以外，开发了用来靶向研究分子的造影剂标记抗体，在体研究细胞因子/膜受体的表达变化，如细胞生长相关的VEGF-R2研究肿瘤血管新生，炎症相关的P-选择素，粘附因子VCAM，ICAM，整合素等等任意靶向膜分子；并且还可以通过造影剂微泡破碎来进行药物/基因的靶向输送和治疗研究。
