听觉超微结构平台

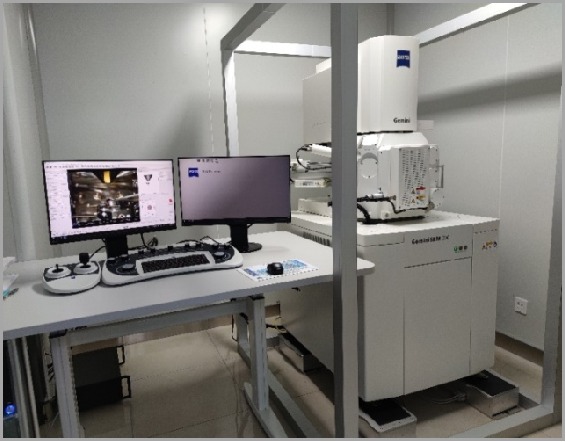

             场发射扫描电子显微镜GeminiSEM300

仪器参数

分辨率：0.6 nm @ 30 kV (STEM)

           0.7 nm @ 15 kV

           1.2 nm @ 1 kV  （无需样品台减速）

加速电压：0.02-30 kV （无需样品台减速）

电子枪：热场发射型，稳定性优于 0.2 %/ h

探针电流：3 pA-20 nA ( 100 nA 配置可选）

放大倍率：12-2,000,000X （宝丽来标准胶片比）

探测器配置：Inlens 二次电子探测器

                  Everhart Thornley 二次电子探测器

                  aBSD 样品室环形背散射电子探测器 *

                  ESB 镜筒内能量选择背散射电子探测器 *

                  aSTEM 环形 STEM 探测器 *

                  CL 阴极荧光探测器 *

                  高效 VPSE 探测器（包含在可变压力选件中）*

存储分辨率：单张图片最高达 32k × 24k 像素

                     透射电子显微镜HT7800

仪器参数

分辨率：0.20mn（Off轴, 100 kV）

放大倍率

Zoom：X200 ~X200,000（HC模式）

           X4,000~X600,000（HR模式）

           ※无图像旋转变倍率方式

Low Mag：X 50 〜XI,000

加速电压：20 〜120 W（100 V/Step 可变）

视野旋转功能：Xl,000~X40,000（HC 模式）

                      ±90° 15°

步长移动范围：X, Y: ±l

仪器参数

分辨率：0.20mn（Off轴, 100 kV）

放大倍率

Zoom：X200 ~X200,000（HC模式）

          X4,000~X600,000（HR模式）

          ※无图像旋转变倍率方式

Low Mag：X 50 〜XI,000

加速电压：20 〜120 W（100 V/Step 可变）

视野旋转功能：Xl,000~X40,000（HC 模式）

                     ±90° 15°

步长移动范围：X, Y: ±lmtn、Z: ±0.3 mm

最大倾斜角度： ±70°

主相机：800万像素

设备功能

自动聚焦、微量轨迹记录、自动回溯、自动拍照、实时FFT显示、测量功能（手动/ 自动）、低剂量、API（自动预辐照）、坐标导航、镜筒柔性烘烤、全视野图像导航 （Whole View）*，、漂移校正、自动倾斜图像获取*、三锥重构软件等。
