目 次
前言 .......................................................................... II
1 范围 ......................................................................... 1
2 规范性引用文件 .............................................................. 1
3 术语和定义 ................................................................... 1
4 设置要求 ..................................................................... 1
5 管理要求 ...................................................................... 2
附录 A （规范性） 室外吸烟点标识 ............................................... 3
附录 B （规范性） 室外吸烟点引导标识 ........................................... 6
附录 C （资料性） 室外吸烟点地面区划标识及文字提示 ........................... 11
附录 D （资料性） 吸烟有害健康的文字及图形警示示例 ........................... 12
附录 E （资料性） 戒烟服务信息示例 ............................................ 14
参考文献 ...................................................................... 15
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由上海市卫生健康委员会提出并组织实施。
本文件由上海市疾病预防控制标准化技术委员会归口。
本文件起草单位：上海市健康促进中心、上海市控制吸烟协会、复旦大学、上海市环境监测中心、 同济大学、上海市消防救援总队。
本文件主要起草人：丁园、高晶蓉、陈德、谢臣晨、赵卓慧、蔡云飞、王兰、缪鹏飞、胡亚飞、龚 正阳、承语芝、贾晓娴、袁静宜、金伟、钱晨。
室外吸烟点设置与管理要求
1 范围
本文件规定了室外吸烟点选址、设施、标识、健康提示等设置及日常管理与维护的要求。
本文件适用于上海市行政区域内禁烟区域之外的公共场所、工作场所室外区域的吸烟点设置与 管理。
注：根据《上海市公共场所控制吸烟条例》规定，禁烟区域包括：
a) 室内公共场所、室内工作场所、公共交通工具及下列公共场所的室外区域；
b) 托儿所、幼儿园、中小学校、少年宫、青少年活动中心、教育培训机构以及儿童福利院等以未成年人为主 要活动人群的公共场所；
c) 妇幼保健院(所)、儿童医院；
d) 体育场馆、演出场所的观众坐席和比赛、演出区域；
e) 对社会开放的文物保护单位；
f) 人群聚集的公共交通工具等候区域等。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。
3.1
室外吸烟点 outdoor smoking area
供有吸烟需求的人群实施吸烟行为的室外指定区域。
4 设置要求
4.1 选址
4.1.1 室外吸烟点宜与建筑物的出入口及与户外相通的门窗、进/排风口等处保持不小于 6 m 的距 离。
4.1.2 室外吸烟点不应设置在休息区、等候区等人群聚集的区域以及行人必经的主要通道。
4.1.3 室外吸烟点应为非封闭、空气流通的空间。如有顶面，则四面遮挡（有墙壁或围挡）的面积 应不大于侧面积的 50 %。
4.1.4 室外吸烟点的占地面积宜不大于 6 m2。
4.1.5 室外吸烟点的数量和密度应根据所在场所的人流量及建筑物布局情况进行控制，宜以能满足 基本需求的最小数量进行规划布点。
4.2 设施
4.2.1 室外吸烟点应设置专门用于收集烟灰、烟蒂的器具。
4.2.2 室外吸烟点仅供吸烟者吸烟使用，功能应单一，不应设置座椅、自动售卖机、电子屏等其他 设施。
4.2.3 室外吸烟点应符合消防安全要求，宜配备灭火、灭烟装置器材。
4.3 标识
4.3.1 应在室外吸烟点所在位置设置醒目的室外吸烟点标识，室外吸烟点标识应符合附录 A 要求。
4.3.2 应在室外吸烟点所处环境区域，如场所和建筑物的出入口处、禁烟标识处、所在区域的指示 系统和地图中等设置醒目的引导标识，室外吸烟点引导标识应符合附录 B 要求。
4.3.3 室外吸烟点宜设置吸烟范围的地面区划标识及文字提示，示例参见附录 C。
4.4 健康提示
4.4.1 室外吸烟点应设置吸烟有害健康的文字或图形警示，示例参见附录 D。
4.4.2 室外吸烟点应提供戒烟服务信息，示例参见附录 E。
5 管理要求
5.1 室外吸烟点所在的单位、场所或物业应制定相关管理制度，开展吸烟点的日常清洁、巡检、维 护等管理工作。
5.2 应定期（每天至少 1 次）清理吸烟点收集烟灰、烟蒂的器具，确保器具中的烟灰、烟蒂不外溢， 并保持吸烟点的环境卫生。
5.3 应定期（每周至少 1 次）检查吸烟点设施、标识、健康提示是否完好，发现问题应及时处理， 以确保其正常使用。
5.4 室外吸烟点不应出现任何形式的烟草广告、促销或赞助。
5.5 在台风、暴雨、高温、大风等恶劣或灾害性天气来临前及期间，应对室外吸烟点进行安全检查， 并采取安全防范措施，如做好设施加固，收起顶棚或遮阳伞等。
附 录 A
（规范性）
室外吸烟点标识
A.1 图形标识
室外吸烟点标识以图样、中英文提示为元素组合而成，用于提示吸烟者该处为室外吸烟点，可 以实施吸烟行为。室外吸烟点标识样式可根据场所实际情况选择，并可等比例缩放，标识不应拆分、 旋转、非等比变形扭曲等改造使用。
A.2 标识标准色
标识标准色为红色、黑色，以印刷四分色模式（CMYK）表示：
a) 红色：
1) C:11，
2) M:98，
3) Y:100， 4) K:0；
b) 黑色：
1) C:0，
2) M:0，
3) Y:0，
4) K:100。
A.3 标识样式
标识样式见图A.1、图A.2、图A.3。

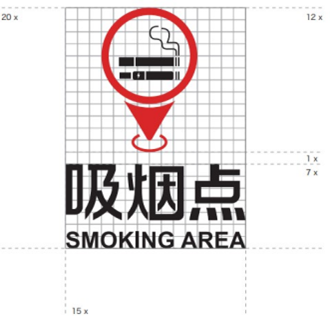

图 A.1 文字横排在图下的室外吸烟点标识样式

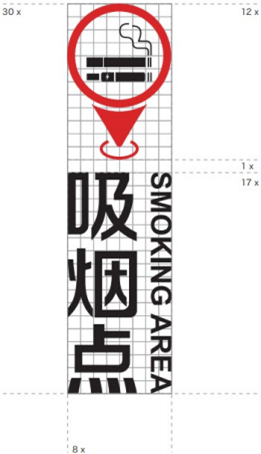

图 A.2 文字竖排在图下的室外吸烟点标识样式

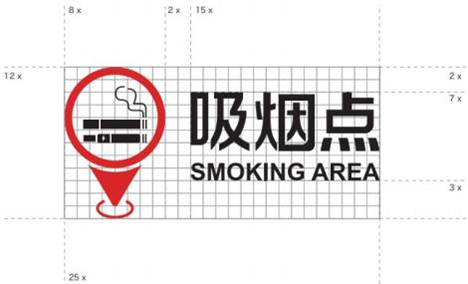

图 A.3 文字横排在图右的室外吸烟点标识样式
附 录 B
（规范性）
室外吸烟点引导标识
B.1 图形标识
室外吸烟点引导标识以图样、中英文提示以及方向箭头为元素组合而成，用于引导吸烟者前往 吸烟点。室外吸烟点引导标识样式可根据场所实际情况选择，并可等比例缩放，标识不应拆分、旋 转、非等比变形扭曲等改造使用。
B.2 标识标准色
标识标准色为红色、黑色，以印刷四分色模式（CMYK）表示：
a) 红色：
1) C:11，
2) M:98，
3) Y:100， 4) K:0；
b) 黑色：
1) C:0，
2) M:0，
3) Y:0，
4) K:100。
B.3 标识样式
标识样式见图B.1、图B.2、图B.3、图B.4。

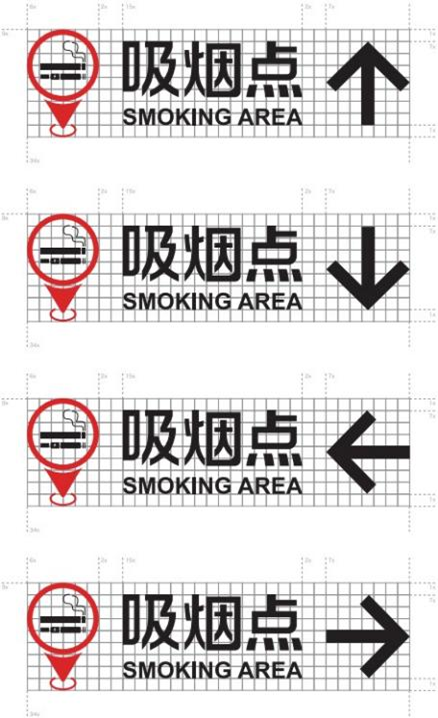

图 B.1 文字横排在图和正方向箭头中间的吸烟点引导标识样式

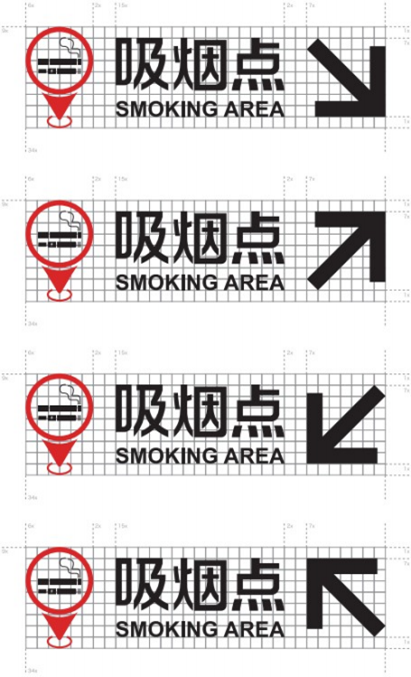

图 B.2 文字横排在图和斜方向箭头中间的吸烟点引导标识样式

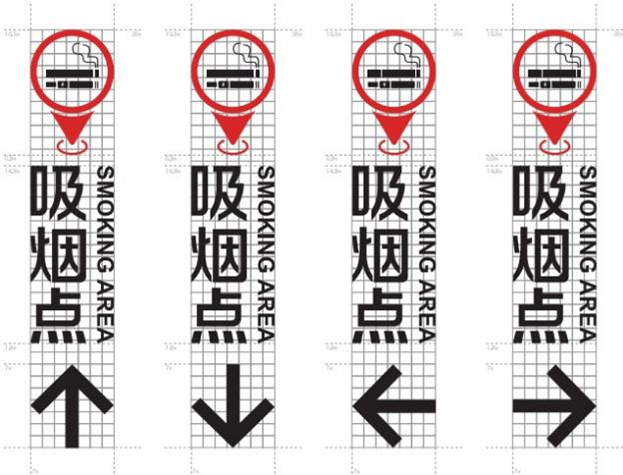

图 B.3 文字竖排在图和正方向箭头中间的吸烟点引导标识样式

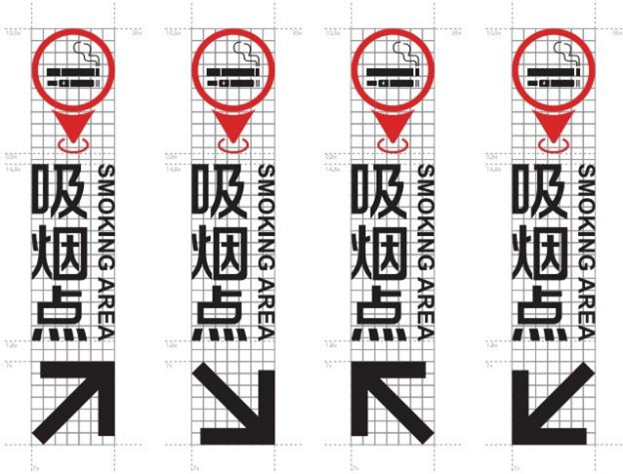

图 B.4 文字竖排在图和斜方向箭头中间的吸烟点引导标识样式
附 录 C
（资料性）
室外吸烟点地面区划标识及文字提示
C.1 图形标识
室外吸烟点地面区划标识以黄色实线、中英文提示为元素组合而成，用于提示吸烟者该处为室 外吸烟点，并提示在地面区划范围内实施吸烟行为。采用地面黄实线划定范围，线宽80mm，划线范 围内的地面上应标识“吸烟点”和“SMOKING AREA”的中英文文字提示，中文字体为方正综艺简体， 英文字体为Impact字体。
C.2 标识标准色
标识标准色为黄色，以印刷四分色模式（CMYK）表示：
a) C:0；
b) M:20；
c) Y:100；
d) K:0。
C.3 标识样式
标识样式见图C.1。

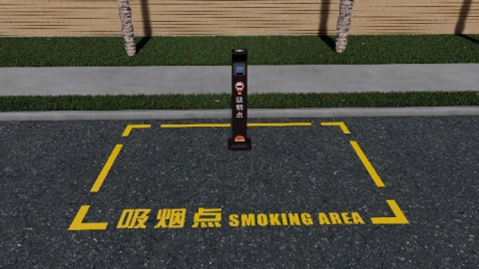

图 C.1 室外吸烟点地面区划标识及文字提示样式
附 录 D
（资料性）
吸烟有害健康的文字及图形警示示例
D.1 文字警示示例
文字警示可选用如下示例信息：
a) 中国每年因吸烟死亡的人数超过 100 万，吸烟者的平均寿命比不吸烟者缩短至少 10 年；
b) 烟草烟雾中含有至少 69 种致癌物质。烟草制品中的尼古丁可导致烟草依赖，烟草依赖是一 种慢性成瘾性疾病；
c) 吸烟可导致肺癌、口腔癌、喉癌、胃癌、肝癌、胰腺癌、肾癌、膀胱癌、宫颈癌、结肠直 肠癌、乳腺癌、急性白血病等恶性肿瘤；
d) 吸烟可导致冠心病、脑卒中、2 型糖尿病、慢性阻塞性肺疾病、支气管哮喘等疾病；
e) 吸二手烟可导致肺癌、冠心病、脑卒中、乳腺癌、鼻窦癌、慢性阻塞性肺疾病、支气管哮 喘等疾病；
f) 电子烟及其释放物有害健康，吸电子烟同样可导致烟草依赖、心脏病、肺部疾病、脑卒中、 支气管哮喘等疾病；
g) 戒烟是降低吸烟危害的唯一方法，戒烟越早越好，任何年龄戒烟均可获益。 D.2 图形警示示例
图形警示可选用D.1文字警示示例的信息内容进行设计，可选用文字和二维码、文字和图片结合 等形式。
a)戒烟是消除烟草危害的唯一方法
b)选择健康 远离烟草
图D.1 图形警示示例
c)烟草伤害心脏
d)点烟前 请三思
图 D.1 图形警示示例（续）
附 录E
（资料性）
戒烟服务信息示例
戒烟服务信息可选用如下示例信息：
a) 吸烟者本人的戒烟意愿是成功戒烟的重要基础，吸烟者在戒烟过程中往往伴随戒断症状， 成功戒烟需要专业人员的支持和指导；
b) 戒烟门诊可向吸烟者提供专业的、个性化的戒烟评估和指导，可在“无烟上海”官方微信 公众号查询上海市戒烟门诊信息；
c) 上海市 12320 卫生热线可提供贯穿戒烟全程的专业指导；
d) 扫描二维码（见图 E.1），关注“无烟上海”官方微信公众号，可进行尼古丁依赖自测、 订阅健康科普资讯、参加戒烟活动等帮助成功戒烟。
图 E.1 “无烟上海”官方微信公众号二维码
参 考 文 献
[1] 世界卫生组织烟草控制框架公约（世界卫生组织2003年发布）
[2] 世界卫生组织2023年全球烟草流行报告（世界卫生组织2023年发布）
[3] 中国吸烟危害健康报告2020（国家卫生健康委员会2021年发布）
[4] 关于印发控烟健康教育核心信息的通知（国卫办宣传函〔2013〕142号）
[5] 关于加强电子烟危害宣传工作的通知（国卫规划爱卫便函〔2019〕180号）
